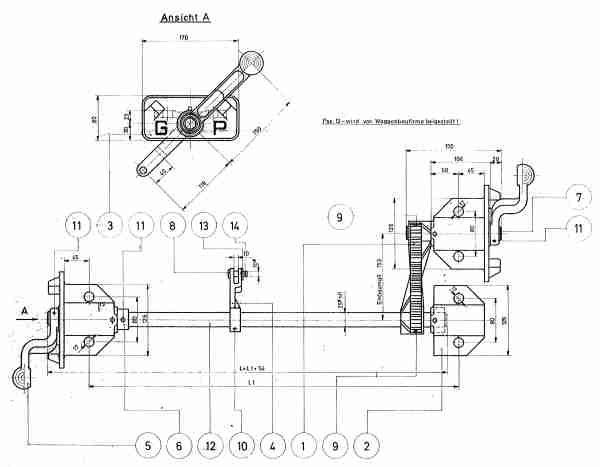

Umstellvorrichtung G-P
10 425 G
N 027 002
- Ersatzteil oder Gerät anfragen -
Klick auf die Zeichnungsnummer zeigt Informationen zum Ersatzteil
| Pos. | Anzahl | Benennung | Zeichnungsnummer |
|
|---|---|---|---|---|
| 0 | 1 | Gabelhebel kurz | 10 410 G |  |
| 0 | 1 | Bolzen | 14 818-1 |  |
| 0 | 1 | Scheibe | 14 818-2 |  |
| 0 | 1 | Feder | 14 818-3 |  |
| 0 | 1 | Scheibe | SCH 13 | |
| 0 | 1 | Spannhülse 6x40 | SH 6x40 | |
| 0 | 2 | Zahnsegment | UV 55-5 |  |
| 0 | 1 | Bolzen DIN 1434 | Ø10h11x35x27 | |
| 2 | 1 | Lager einfach | 10 403 G |  |
| 3 | 2 | Schildlager | 10 402 G |  |
| 4 | 1 | Gabelhebel lang | 14 194-3 |  |
| 5 | 2 | Handkurbel | 10 414 G |  |
| 6 | 1 | Stellring | 10 422 |  |
| 7 | 1 | Welle kurz | 10 423 |  |
| 8 | 1 | Bolzen 10h11x35x31 | 10 436 |  |
| 9 | 3 | Spannstift | SPS 6x45/A2 | |
| 10 | 1 | Spannstift | SPS 6x40 | |
| 11 | 2 | Spannstift | SPS 6x36 | |
| 13 | 2 | Scheibe | SCH 10.5/DIN 433 |  |
| 14 | 2 | Splint | SP 3.2x20 |  |
