3-Weg-Absperrhahn mit Schloß
57.002.3
N 022 002
- Ersatzteil oder Gerät anfragen -
Klick auf die Zeichnungsnummer zeigt Informationen zum Ersatzteil
| Pos. | Anzahl | Benennung | Zeichnungsnummer |
|
|---|---|---|---|---|
| 0 | 1 | Deckel | 12.002.4/H |  |
| 1 | 1 | Gehäuse | 11.020.3 |  |

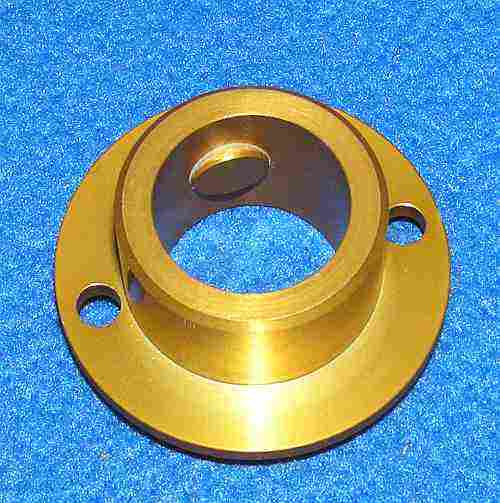

| 2 | 1 | Schloßhalterung | 29.028.4 |  |
| 3 | 1 | Nocke | 14.002.4 |  |

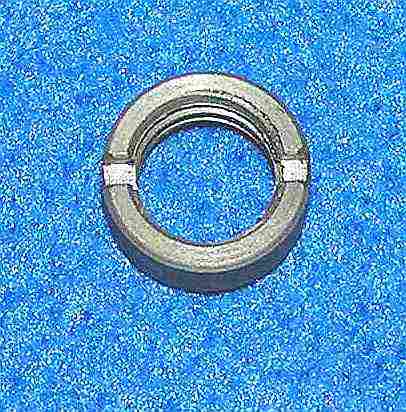

| 4 | 1 | Mutter | 23.258.4 |  |

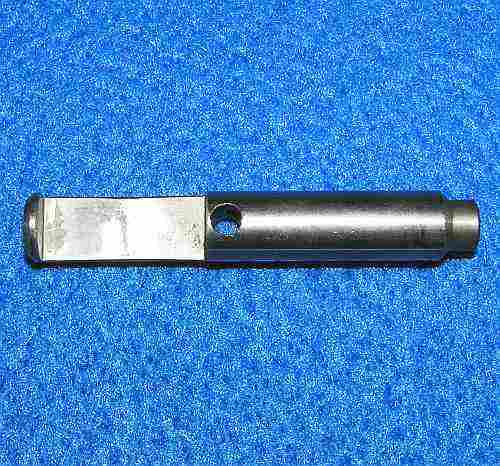

| 5 | 1 | Stössel | 18.002.4 |  |
| 6 | 1 | Ventilsitz | 19.006.4 |  |
| 8 | 1 | Druckfeder | 26.018.4 |  |
| 9 | 1 | Ventilsitzgummi SH90 | 20.003.4 |  |
| 10 | 1 | Schlüssel | 504009 | |
| 11 | 2 | Innensechskants.DIN 912 | INS M5x12 | |
| 12 | 2 | Federring 5 | FR 5 | |
| 13 | 1 | Zylinderstift 6m6x14 | ZS 6m6x14 | |
| 14 | 1 | Sicherungsring I43x1.75 | SR J43x1.75/vz |  |
| 15 | 1 | O-Ring | OR |  |
| 16 | 3 | O-Ring | OR | |
| 17 | 1 | O-Ring | OR | |

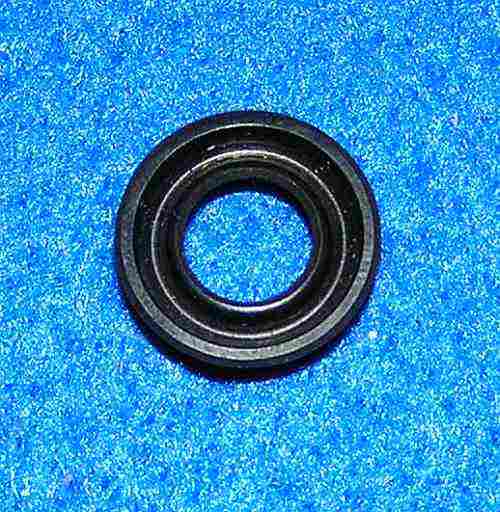

| 18 | 1 | Nutring DI 037 | NR DI 037 |  |
| 19 | 1 | Anschlagstift | 22.010.4 |  |
