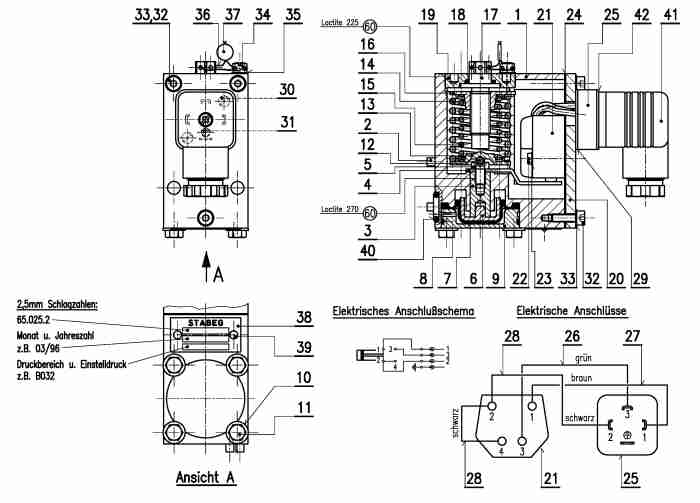

Druckschalter
65.025.2
N 040 124
- Ersatzteil oder Gerät anfragen -
Klick auf die Zeichnungsnummer zeigt Informationen zum Ersatzteil
| Pos. | Anzahl | Benennung | Zeichnungsnummer |
|
|---|---|---|---|---|
| 0 | 1 | Gerätestecker kompl. | Stabeg 70-1 | |
| 1 | 1 | Gehäuse | 11.699.3 |  |
| 2 | 2 | Spiral-Spannstift | SSPS 4x8 | |
| 3 | 1 | Stössel | 18.609.4 |  |
| 4 | 1 | Blech | 29.672.4 |  |
| 5 | 1 | Schraube | 23.608.4 |  |
| 6 | 1 | Kolben | 17.607.4 |  |
| 7 | 1 | Rollmembran | 15.604.4 |  |
| 8 | 1 | O-Ring SH50 | OR |  |
| 9 | 1 | Deckel | 12.624.4 |  |
| 10 | 4 | Spannscheibe | SPS 5 | |
| 11 | 4 | Sechskantschraube | SKS M5x8 |  |
| 12 | 1 | Kugel DIN 5401 | Kugel ø4 |  |
| 13 | 1 | Federteller | 17.606.4 |  |
| 14 | 1 | Druckfeder | 26.620.4 |  |
| 16 | 1 | Federteller | 17.608.4 |  |
| 17 | 1 | Stellschraube | 29.673.4 |  |
| 18 | 1 | O-Ring | OR | |
| 19 | 1 | Deckel | 12.622.4 |  |
| 20 | 1 | Frontplatte | 12.623.4 |  |
| 21 | 1 | Schnappschalter | 29.674.4 |  |
| 22 | 2 | Zylinderschraube | ZSR M3x20 | |
| 23 | 2 | Federscheibe A3 | FS A3 |  |
| 24 | 1 | Dichtung | 29.675.4 |  |
| 32 | 3 | Zylinderschraube | ZSR M4x12/912 | |
| 33 | 3 | Zahnscheibe-verzinkt | ZSC 4.3 | |
| 34 | 1 | Kreuzlochschraube | KRS M4x6 | |
| 35 | 1 | Federscheibe | FS A 4 | |
| 36 | 1 | Plombenseil | Seil Ø0,6 | |
| 37 | 1 | Plombe | Plombe Ø9 | |
| 38 | 1 | Bezeichnungsschild | 29.678.4 |  |
| 39 | 2 | Halbrundkerbnagel 2x6 | KN 2x6 | |
| 40 | 1 | O-Ring | OR | |
