Ersatzteile für:

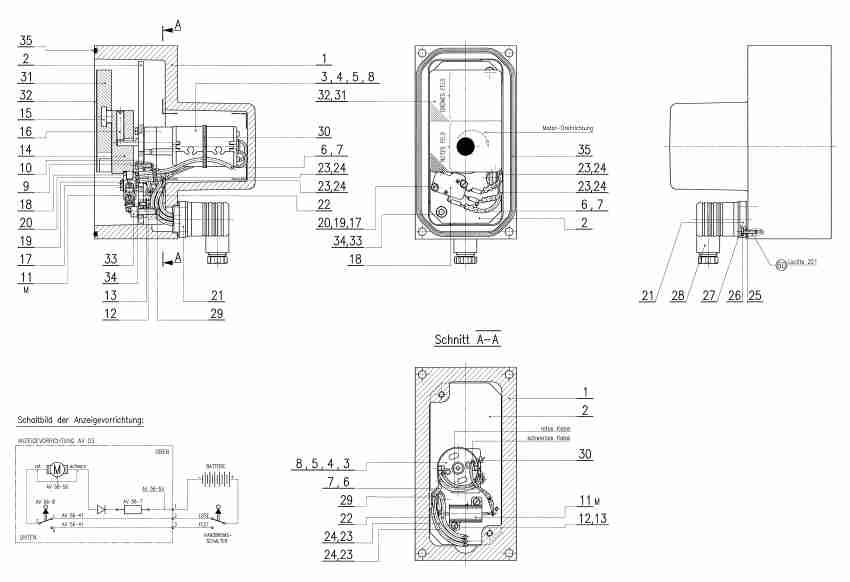

Anzeigevorrichtung (Handbremse)

AV 03

Stoffnummern: | 00109681023 | 2300692

- Ersatzteil oder Gerät anfragen -


Klick auf die Zeichnungsnummer zeigt Informationen zum Ersatzteil

Pos.	Anzahl	Benennung	Zeichnungsnummer
0	1	Schild	E 100.813
0	1	O-Ring	OR
0	1	KTS Kompletteinheit	Stabeg 11
1	1	Gehäuse	AV 56-26
2	1	Montageplatte	AV 56-49/H
3	1	Motor	AV 56-51
9	4	Zylinderschraube M3x12	ZSR M3x12
10	4	Federring A3	FR A3
11	1	Hochlastwiderstand	AV 56-7/56 Ohm
12	2	Zylinderschraube M3x6	ZSR M3x6
13	4	Federscheibe A3	FS A3
14	1	Kurbelscheibe	AV 56-28/H
15	1	Kurbelbolzen	AV 56-19/H
16	1	Gewindestift M6x25	STS M6x25
17	2	Scheibe	AV 56-9/H
18	1	Mikroschalter	AV 56-8
19	2	Zylinderschraube M3x16	ZSR M3x16
26	4	Zylinderschraube AM2.6x10	ZSR AM2.6x10
29	1	Kabelbinder	SST 1M-C
30	1	Kabelbinder	PLT 2S
31	1	Anzeigeschild	AV 56-5/H
32	1	Klebeschild	AV 56-43
33	2	Zylinderschraube	ZSR M5x16/912
34	2	Federring B5	FR B5
