Ersatzteile für:

Anzeigevorrichtung für Handbremse

AV 50-02/I

N 016 012

- Ersatzteil oder Gerät anfragen -


Klick auf die Zeichnungsnummer zeigt Informationen zum Ersatzteil

Pos.	Anzahl	Benennung	Zeichnungsnummer
0	1	Gewindeschutzpf.G3/4	10 245
0	1	Sockel	AV 3-24
0	1	Klemmleiste	AV 3-25
0	1	Klebeschild	AV 50-48 dünn
0	2	Zwischenplatte	E 100.581
0	1	Schild	E 100.813
0	1	Chassis	ST 401 191
0	1	Kabel anfertigen	Stabeg 26
0	2	Zylinderschraube M3x12	ZSR M3x12

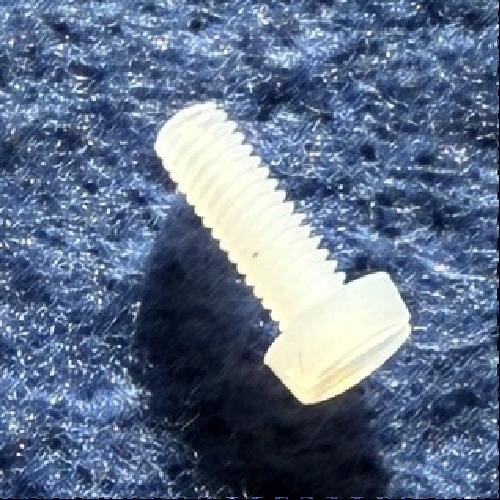

0	2	Zylinderschraube M3x12 PA	ZSR M3x12 PA
1	1	Gehäuse	AV 50-1
2	1	Dichtung	AV 5-3
3	1	Deckel	AV 5-2
4	1	Umkehrdrehmagnet UD59-B00	AV 3-22
5	2	Zwischenplatte	AV 3-5
7	2	Befestigung	AV 3-3
8	1	Scheibe	AV 3-6/H
9	1	Anzeigeschild	AV 50-45
10	1	Nockenscheibe	AV 3-8
11	1	Gummidichtung	AV 50-2
12	1	Staubschutz	AV 50-3
13	1	Schild	AV 50-5
14	2	Mikroschalter	AV 56-8
30	1	Stecker	ST 401 191-1
31	2	Zylinderschr. M6x16	ZSR M6x16
32	4	Sechskantschr. M8x25	SKS M8x25
33	4	Federscheibe B8	FS B8
34	1	Zylinderschraube	ZSR M4x16/912
35	2	Zylinderschraube AM3x30	ZSR M3x30
36	2	Federscheibe A3	FS A3
37	4	Zylinderschraube AM2.6x10	ZSR AM2.6x10
38	4	Federscheibe A 2.6	FS A2.6
39	4	Zylinderschraube	ZSR M5x20/A2
40	4	Federscheibe	FS B5/A2
41	3	Blindniete	BN/St 4x12
42	4	Senkschraube M4x12	SS M4x12
43	1	Zylinderschraube M4x20	ZSR M4x20
44	2	O-Ring	OR
47	2	Winkel	AV 50-7/H
