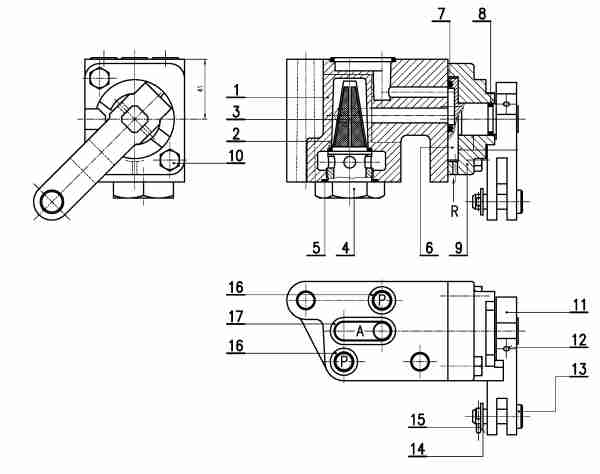

Absperrhahn SVT 016
ST 201 505-Z
N 002006
- Ersatzteil oder Gerät anfragen -
Klick auf die Zeichnungsnummer zeigt Informationen zum Ersatzteil
| Pos. | Anzahl | Benennung | Zeichnungsnummer |
|
|---|---|---|---|---|
| 1 | 1 | Gehäuse | WB 100 764 | |
| 2 | 1 | O-Ring | OR |  |
| 3 | 1 | Nylon-Filter | WB 400 825 |  |
| 4 | 1 | Deckel | ST 410 590 |  |
| 5 | 1 | O-Ring | OR | |
| 6 | 1 | Reiber | WB 303 345/H |  |
| 7 | 1 | O-Ring | OR | |
| 8 | 1 | O-Ring | OR | |
| 9 | 1 | Deckel | ST 303 344 |  |
| 10 | 2 | Sechskantschr. M8x30 | SKS M8x30 |  |
| 11 | 1 | Gabelhebel | ST 409 374 |  |
| 12 | 1 | Spannstift | SPS 4x28 |  |
| 13 | 1 | Bolzen DIN 1434 | Ø10h11x30x26 |  |
| 14 | 1 | Scheibe | SCH 10.5/DIN 433 |  |
| 15 | 1 | Splint | SP 3x20 | |
| 16 | 2 | O-Ring | OR | |
| 17 | 1 | O-Ring | OR | |
