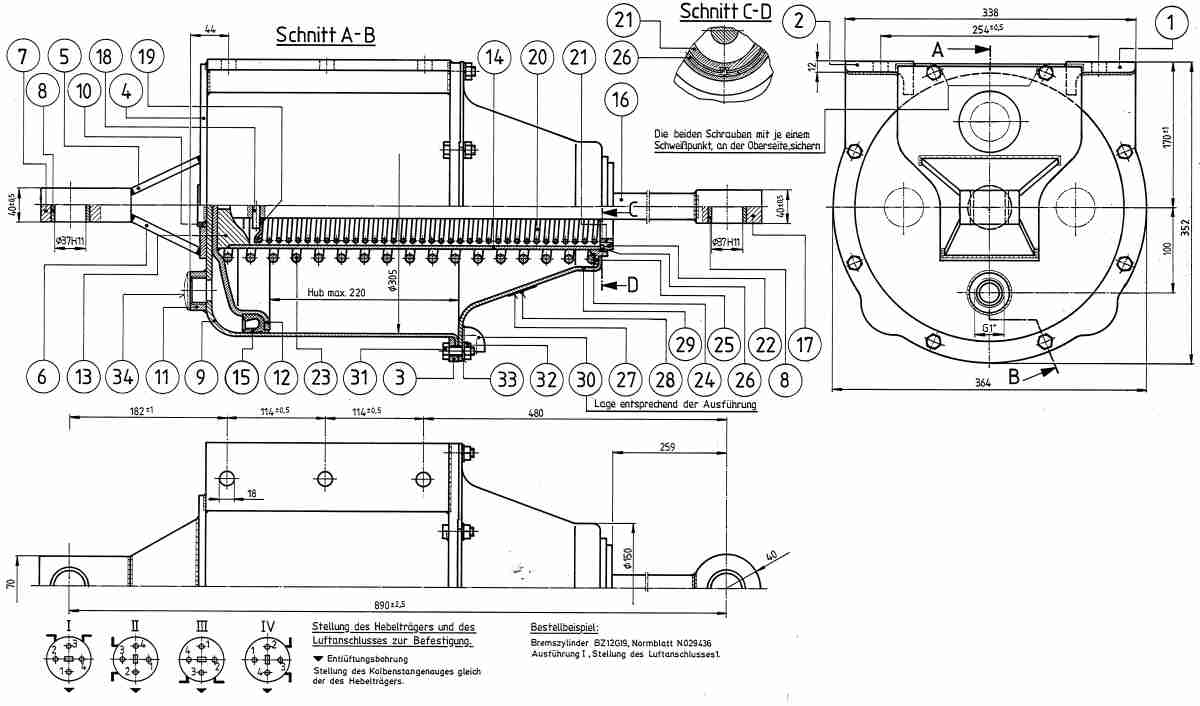

cilindro de frenos
BZ 12 G19
N 029 436
- pedir pieza de repuesto -
Haga Click sobre el número para más información sobre la pieza de repuesto
pos. | cant. | desig. | número | |
---|---|---|---|---|
0 | 1 | Gewindeschutzkappe | 10 312 | |
0 | 1 | Deckel komplett geschw. | BZ 12-124 | |
0 | 1 | Kolben komplett | BZ 12-131 | |
0 | 2 | Tragrahmen komplett | BZ 12-194 | |
0 | 1 | Zylinder schweißen | BZ 12-197 | |
0 | 1 | Kolbenstange kompl. | BZ 12-199 | |
1 | 1 | Tragwinkel rechts | BZ 12-114/r | |
2 | 1 | Tragwinkel links | BZ 12-114/l | |
3 | 1 | Spannring | BZ 12-115 | |
4 | 1 | Zentrierplatte | BZ 12-195 | |
5 | 1 | Stützblech | BZ 12-117/H | |
6 | 1 | Stützblech | BZ 12-151/H | |
7 | 1 | Hebelträger | BZ 12-196 | |
8 | 2 | Büchse | DBZ 614-9/H | |
9 | 1 | Zylinder | BZ 12-198 | |
10 | 1 | Ring | BZ 16-94/H | |
11 | 1 | Anschlußstutzen | BZ 16-71 | |
12 | 1 | Kolbenplatte | BZ 12-91 | |
13 | 1 | Pfanne | BZ 16-104/H | |
14 | 1 | Kolbenrohr | BZ 12-132 | |
15 | 1 | Manschette | 10 299 | |

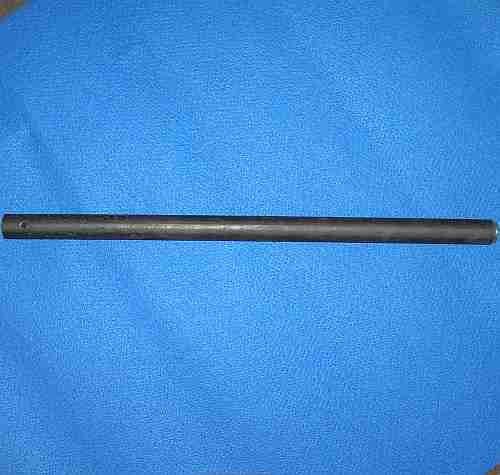

16 | 1 | Kolbenstange | BZ 12-200 | |

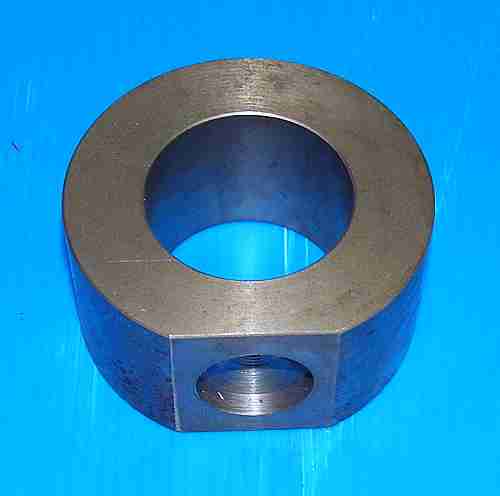

17 | 1 | Kolbenstangenauge | BZ 12-192 | |
18 | 1 | Zylinderstift | ZS Ø8h11x55 | |
19 | 1 | Ring | BZ 12-201 | |
20 | 1 | resorte | BZ 12-137 | |
21 | 1 | Ring | BZ 16-121/H | |
22 | 1 | Federring | BZ 16-109 | |
23 | 1 | resorte | BZ 12-138 | |
24 | 1 | Scheibe | BZ 16-110/H | |
25 | 1 | Führungsbüchse | BZ 16-98 | |
26 | 1 | Federring | BZ 16-122 | |
27 | 1 | Bezeichnungsschild | BZ 10-111 | |
28 | 2 | Halbrundkerbnagel | KN 3x5 | |
29 | 1 | Deckel | BZ 12-125 | |
30 | 1 | Winkelstück R1/8"DIN 1569 | WST R1/8" | |
31 | 8 | tornillo de cabeza hexagonal | SKS M10x30 | |
32 | 8 | tuerca hexagonal | SKM M10/DIN 934 | |
33 | 8 | anillo elástico | FR A10 |
