piezas de repuesto:

dispositivos de inversion RIC-R-R+Mg/tipo"b"150

UV 23 "b"

N 027 039

Mit einem gerasteten Handgriff wird die Bremsart RIC, R oder R+Mg gewählt.

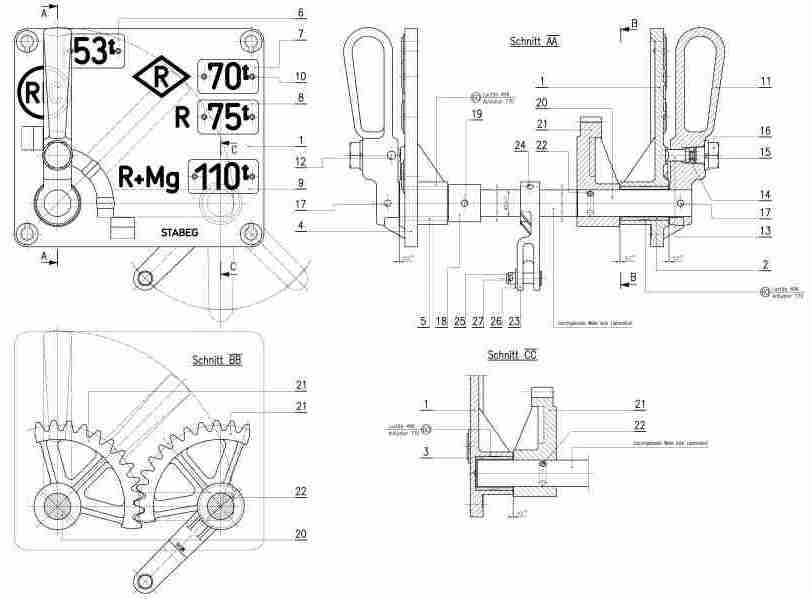

Die Verbindung von einer Wagenseite zur anderen erfolgt über eine Welle Ø25h11 (Anteil Waggonbaufirma), die gleichen Hebel-Stellungen werden durch zwei Zahnsegmente erreicht.
Die Betätigung der Bremsart an den Geräten der Bremse erfolgt über Gabelhebel (ZNr. 10401-3) und Gestänge.
Schilder aus Aluminium-Kokillenguß, Lagerungen mit Kunststoff-Buchsen versehen.

- pedir pieza de repuesto -


Haga Click sobre el número para más información sobre la pieza de repuesto

pos.	cant.	desig.	número
0	2	Zahnsegment	UV 55-5

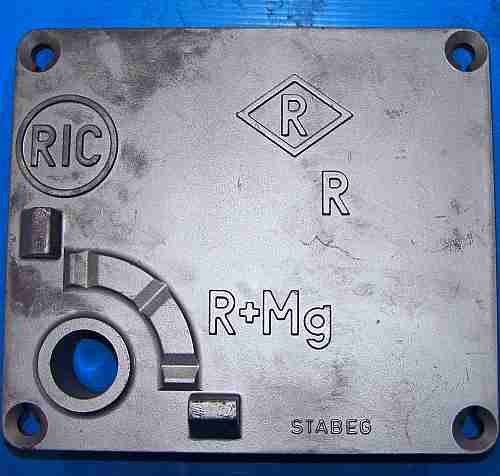

1	2	Schildlager RIC-R-R+Mg	UV 23-1
2	2	Buchse	UV 23-12
3	1	Buchse	UV 23-13
6	6	Zahlenschild	10 665
9	2	Zahlenschild	UV 1-7
10	16	Blindniet 3.2x16	BN/Al 3.2x16
11	2	Griff	UV 23-9
12	2	Zylinderstift	ZS Ø8h8x10
13	2	Rasterstift	UV 23-8
14	2	resorte	UV 3-3
15	2	anillo elástico	FR B16/vz
16	2	Sechskantschraube	UV 3-4
17	2	pasador elástico	SPS 6x40
18	1	Stellring	10 422
19	1	pasador elástico	SPS 6x36

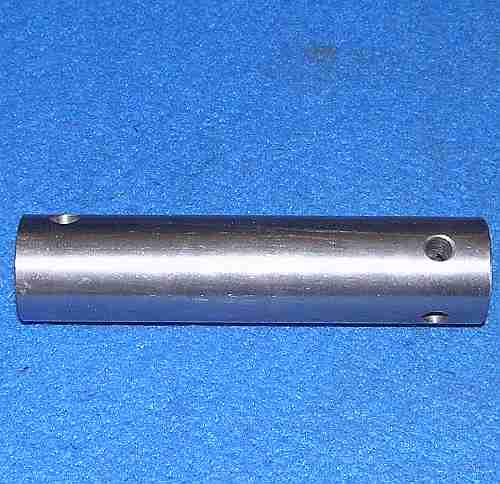

20	1	Welle kurz	UV 23-6/H
22	3	Spannstift	SPS 6x45/A2
23	1	Gabelhebel	13 804
25	1	Bolzen (Fe/Zn12c)	Ø10h11x35x31
26	1	Scheibe	SCH 10.5/DIN 433
27	1	chaveta	SP 3.2x20
