Rezervni dio za:

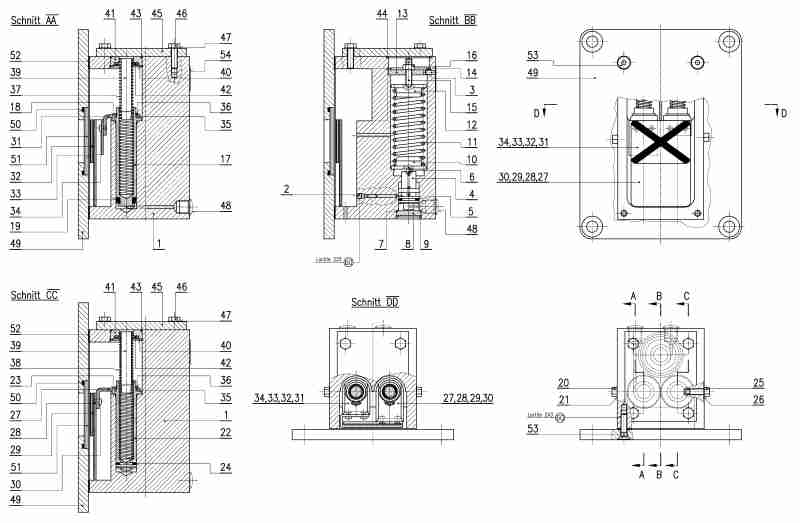

Anzeigevorrichtung

AV 73

N 016 125

- rezervni dio ili aparat -


Klik na broj nacrta pokazuje informaciju za rezervni dio

Pozicija	Kolicina	Naziv	Broj nacrta
0	1	Gehäuse komplett	AV 72-1
0	1	Anzeigeschild komplett	AV 73-3
0	1	Anzeigeschild komplett	AV 73-4
0	1	Deckel	EAV 42-21
4	1	Kolben	AV 61-3/H
5	2	Kolbendichtung	AV 61-14
6	1	Kugel INOX Ø5	Kugel Ø 5
7	1	O-Ring	OR
8	1	Scheibe	AV 61-4/H
9	1	Sicherungsring	SR J24x1.2/A2
10	1	Federauflage	AV 61-5/H
11	1	Druckfeder	AV 61-6
12	1	Federauflage	AV 61-7/H
13	1	Scheibe	AV 61-8/H
14	1	Sicherungsring 40x1.75	SR J40x1.75/vz
15	1	Gewindestift	AV 61-9/H
16	1	Sechskantmutter	SKM M6/DIN 934
17	1	Kolben	AV 72-3/H
18	2	Spannstift	SPS 2.5x5
19	1	Nutring	AV 70-3
20	2	Sechskantschraube	SKS AM6x18
21	6	Federscheibe B6	FS B6
22	1	Kolben	AV 72-4/H
35	2	O-Ring	OR
36	2	Sicherungsring	SR A19x1.2/A2
37	1	Druckfeder	AV 70-13
38	1	Druckfeder	AV 70-14
39	2	Zentrierbolzen	AV 70-15/H
40	2	Sicherungsring	SR J31x1.2/A2
41	2	Ring	AV 70-16/H
42	2	Gummischeibe	AV 70-17/H
43	2	O-Ring	OR
44	1	O-Ring	OR
45	1	Deckel	AV 72-5/H
46	4	Sechskantschraube	SKS M6x20
48	2	Gewindeschutzkappe	10 119
50	1	O-Ring	OR
51	1	Staubschutz	AV 10-6C
52	1	Dichtung	AV 56-108
53	4	Senkschraube	SS M6x25/7991 VIRAJ
