Rezervni dio za:

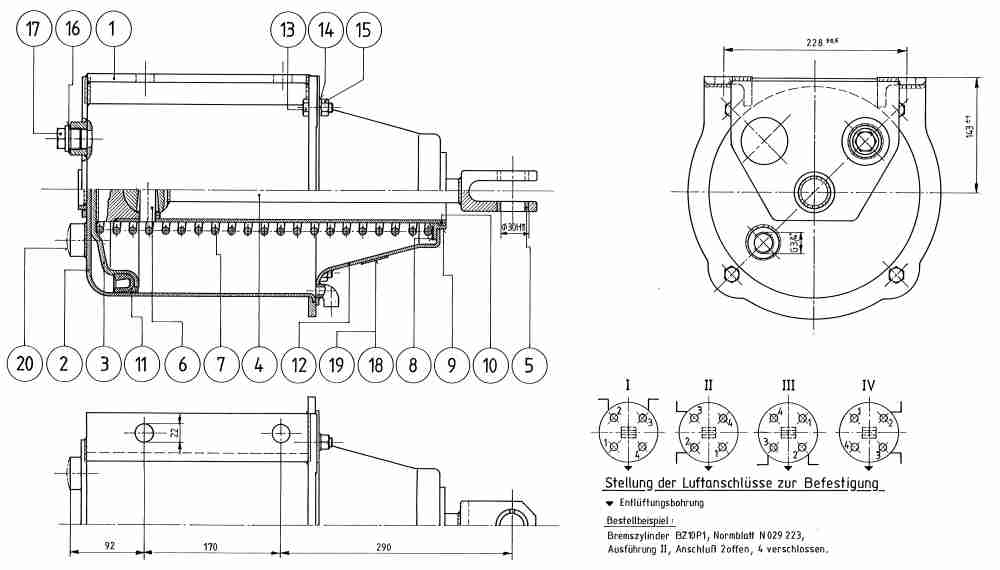

Bremszylinder 10"

BZ 10 P1

N 029 223

- rezervni dio ili aparat -


Klik na broj nacrta pokazuje informaciju za rezervni dio

Pozicija	Kolicina	Naziv	Broj nacrta
0	1	Kolbenplatte	BZ 10-17
0	1	Deckel komplett	BZ 10-190
0	1	Flansch	BZ 10-192
0	1	Zylinder	BZ 10-81

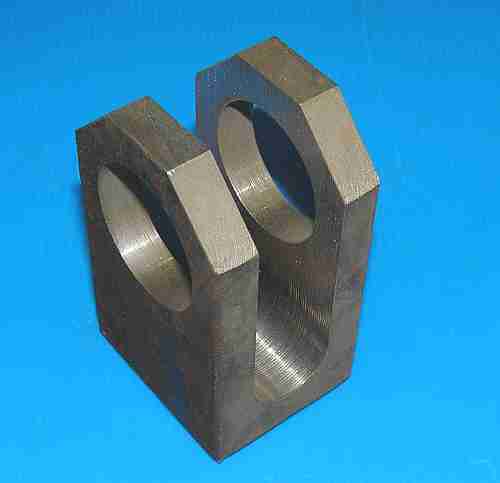

0	1	Gabelkopf	BZ 10-83
0	1	Pfanne	BZ 10-84
0	2	Tragwinkel li + re	BZ 10-90

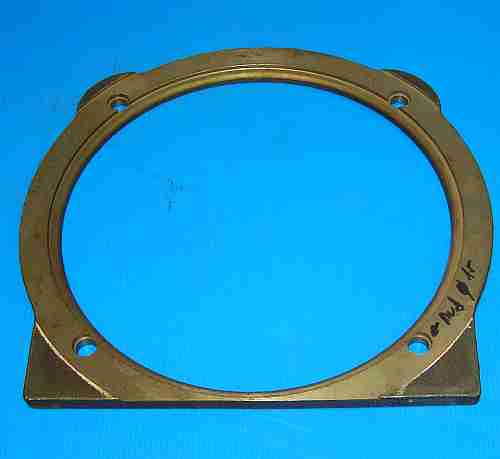

0	1	Spannring	BZ 10-91

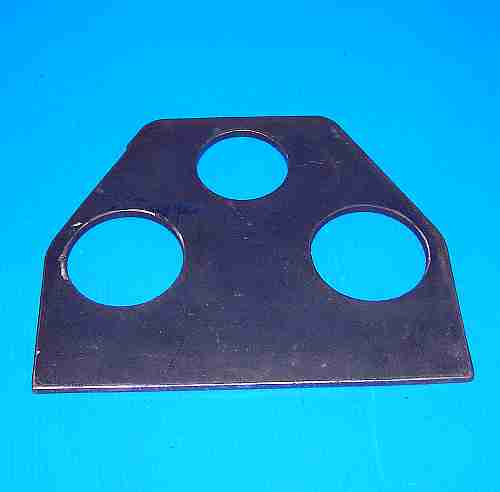

0	1	Zentrierplatte	BZ 10-92

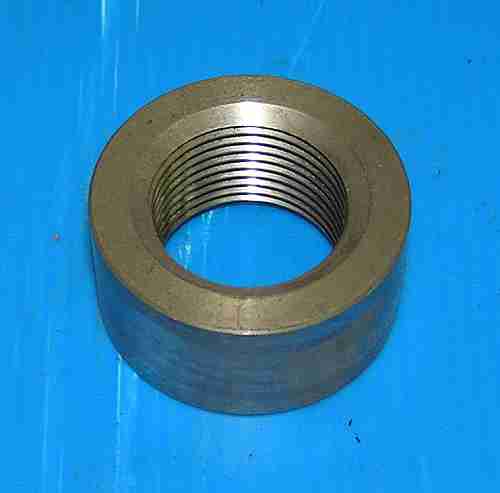

0	2	Anschlußstutzen	BZ 10-93
0	1	Führungsrohr kompl.	BZ 10-94
0	1	Kolbenrohr	BZ 10-95

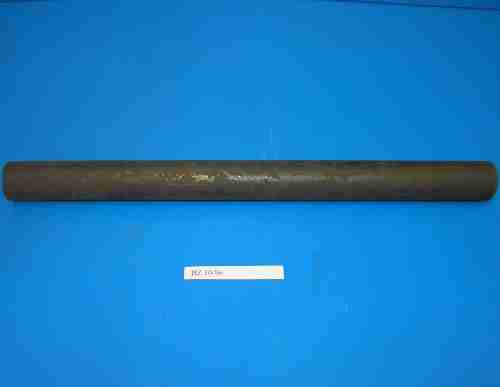

0	1	Kolbenstange	BZ 10-96
0	1	Halsstutzen	BZ 12-103/H
0	1	Haubenrohr	BZ 12-13
0	1	Ring	BZ 16-94/H
0	1	Kolbenstangenkugel	BZ 8-55
0	1	Führungsbuchse	DBZ 614-44
0	2	Walterbüchsenkeil	Keil 4x45/H
0	2	Walterbüchse m. Keil	Wb 40/30x12/H
0	1	Winkelstück R1/8"DIN 1569	WST R1/8"
0	1	Moosgummipfropfen Ø8	Ø8x5
3	1	Kolben m.Führungsrohr	BZ 10-87
4	1	Kolbenstange kompl.	BZ 10-88
6	1	Bolzen	K 10 B-4/H
7	1	Feder	BZ 10-27
8	1	Scheibe	DBZ 614-43
10	1	Federring	BZ 12-15
11	1	Manschette 10"	BZ 10-18
13	4	Sechskantschraube	SKS M12x30/A2
14	4	Federring A 12	FR A12
15	4	Sechskantmutter M12	SKM M12
16	1	Dichtring A26x34x2	DR A 26
17	1	Verschlußschraube 3/4"	VSS R3/4"
18	1	Bezeichnungsschild	BZ 10-111
19	2	Halbrundkerbnagel	KN 3x5
20	1	Gewindeschutzpf.G3/4	10 245
