Rezervni dio za:

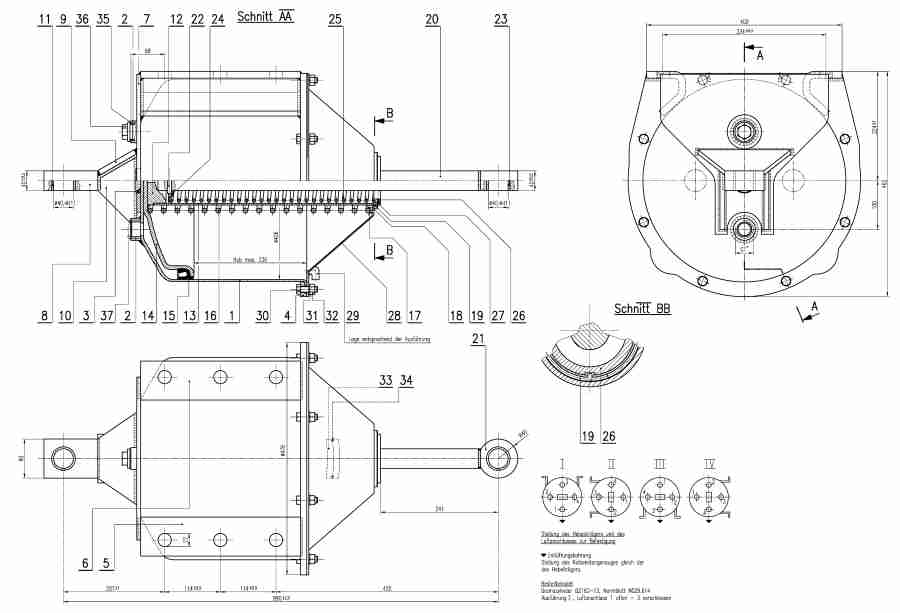

Bremszylinder 16"

BZ 16 D13

N 029 614

- rezervni dio ili aparat -


Klik na broj nacrta pokazuje informaciju za rezervni dio

Pozicija	Kolicina	Naziv	Broj nacrta
0	1	Zylinder komplett	BZ 16-133
0	1	Tragrahmen schweißen	BZ 16-135
0	1	Kolbenstange-Schweißen	BZ 16-136
0	1	Zylinder	BZ 16-92
0	2	walter biksna s klinom	Wb 50/40.4x40/H
0	1	Moosgummipfropfen Ø8	Ø8x5
1	1	Zylinder	BZ 16-134
2	2	Anschlußstutzen	BZ 16-71
3	1	Ring	BZ 16-94/H
4	1	Spannring	BZ 16-86
5	2	Tragwinkel	BZ 16-85/H
7	1	Zentrierplatte	BZ 16-87/H
9	1	Rippe	BZ 16-88/H
10	2	Rippe	BZ 16-89/H
12	1	Pfanne	BZ 16-104/H
13	1	Kolbenrohr	BZ 16-105
14	1	Kolbenplatte	BZ 16-18
15	1	Manschette	BZ 16-19
16	1	Feder	BZ 16-95
17	1	Scheibe	BZ 16-110/H
18	1	Führungsbüchse	BZ 16-98/H
19	1	Federring	BZ 16-122
20	1	Kolbenstange	BZ 16-103/H
21	1	Kolbenstangenauge	BZ 16-137
22	1	Zylinderstift	ZS Ø8h11x55
24	1	Ring	BZ 16-100
25	1	Feder	BZ 16-96
26	1	Ring	BZ 16-121/H
27	1	Federring	BZ 16-109
28	1	Deckel	BZ 16-155
29	1	Winkelstück R1/8"DIN 1569	WST R1/8"
30	8	6kt.Schraube M12x35	SKS M12x35
31	8	Federring A 12	FR A12
32	8	Sechskantmutter M12	SKM M12
33	1	Bezeichnungsschild	BZ 10-111
34	2	Halbrundkerbnagel	KN 3x5

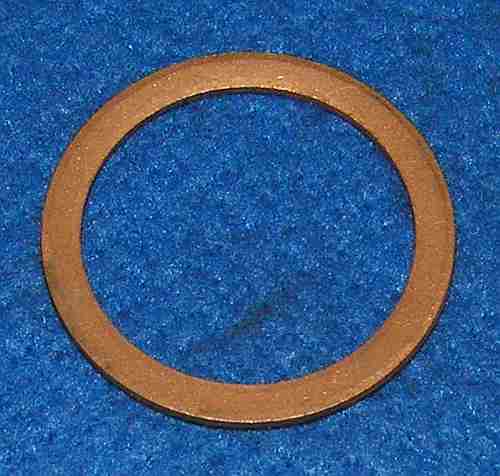

35	1	brtva	DR A33x41
36	1	Verschlußschraube DIN 910	VSS G1"
37	1	Gewindeschutzkappe	10 312
