Rezervni dio za:

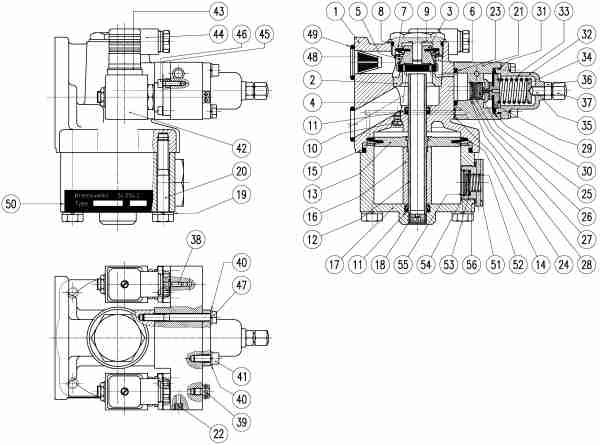

Elektro-Pneumatisches Bremsventil

54.004.2

N 007 059

- rezervni dio ili aparat -


Klik na broj nacrta pokazuje informaciju za rezervni dio

Pozicija	Kolicina	Naziv	Broj nacrta
1	1	Gehäuse	11.021.2
2	1	Ventilsitz	19.007.4
3	1	Ventilstössel	20.502.4
4	1	Ventilsitzgummi SH90	20.005.4
5	1	Druckfeder	26.024.4
6	1	Federauflage	17.008.4
7	1	Membrane SH46	15.011.4
8	1	O-Ring SH50	OR
9	1	Deckel	22.256.4
10	1	Drosselschraube DIN 1756	29.024.4
11	2	Nutring DI 062 SH75	NR DI 062
12	1	Stössel	18.611.3
13	1	Druckteller	17.007.4
14	1	Membrane SH46	15.009.4
15	1	O-Ring SH50	OR
16	1	Hülse	29.691.4
17	1	Deckel	12.632.3
19	4	Federring 10 DIN 128	FR 10/DIN 128
20	4	Sechskantschraube	SKS M10x65
21	1	Gehäuse	11.700.2
22	6	ZylinderstiftØ7.25x5	14 561/8
23	1	O-Ring SH50	OR
24	1	O-Ring	OR
25	1	Ventilsitzgummi SH90	20.003.4
26	2	Druckfeder	26.018.4
27	1	Scheibe	23.536.4
28	1	Sicherungsring	SR J15x1/A2
29	1	Druckteller	17.006.4
30	1	Membrane SH46	15.010.4
31	1	O-Ring SH50	OR
32	1	Deckel	12.014.4
33	1	Druckfeder	ZBE 100 018
34	1	Federteller	29.029.4
35	1	Gewindestift DIN 914	STS M8x30
36	1	Sechskantmutter DIN 934	SKM M8/DIN 934
37	1	Hutmutter DIN 917	HM M8/DIN 917
38	1	Drosselschraube	WB 400 399/0,75
39	1	Drosselschraube	ZBE 100 014
40	4	Federring 6 DIN 128	FR Ø6/DIN 128
41	2	cilindrični šaraf	ZSR M6x16
42	2	Magnetventil 2/2	29.692.4
43	2	Dichtung	29.681.4
44	2	Steckdose GDM 2011	29.662.4
45	8	Federring DIN 127	FR A4
46	8	cilindrični šaraf	ZSR M4x16/912
47	2	Sechskantschraube	SKS M6x60
48	1	Nylonfilter	16.007.4
49	2	O-Ring SH50	OR
50	1	Bezeichnungsschild	29.107.4
51	1	Deckel	FDS 4-5
53	1	O-Ring	OR
54	1	Scheibe	FDS 4-7
55	1	Sicherungsring	SR J22x1/vz
56	1	Dichtung Ø28/36x1	W 4088 245 X
