LOK-Zugeinrichtung
F 206
Klik na broj nacrta pokazuje informaciju za rezervni dio
| Pozicija | Kolicina | Naziv | Broj nacrta |
|
|---|---|---|---|---|
| 4 | Sechskantschraube | SKS M12x30/A2 |  | |
| 0 | 4 | Sicherungsblech | A 21 |  |
| 0 | 1 | Elastomerfeder | F 1626 |  |
| 0 | 1 | Schutzkappe | F 1670 | |
| 0 | 2 | Federring A 12 | FR A12 |  |
| 0 | 12 | Kronenmutter DIN 935 | KM M24 | |
| 0 | 12 | Scheibe A 25 DIN 125 | SCH A 25 | |
| 0 | 6 | Sechskantmutter M12 | SKM M12 |  |
| 0 | 4 | Sechskantschraube DIN 933 | SKS M20x50 |  |

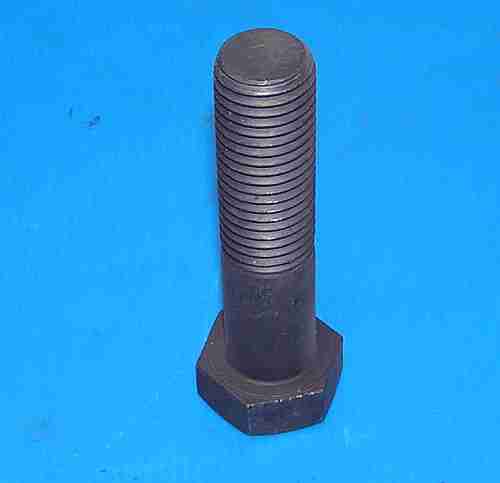

| 0 | 12 | Rohe Mutterschr. DIN601 | SKS M24x100 |  |
| 0 | 1 | Splint Ø10x125 DIN 94 | SP 10x125 | |
| 0 | 12 | Splint | SP 5x45/vz |  |
| 0 | 4 | Senkschraube DIN 963 | SS M12x40 | |
| 0 | 2 | Senkschraube | SS M12x45 | |
| 1 | 1 | Führung | F 1633 |  |
| 2 | 1 | Gleitplatte | F 1634 |  |
| 6 | 1 | Gehäuse | F 1622 | |
| 7 | 1 | Gabelstück | F 1624 |  |

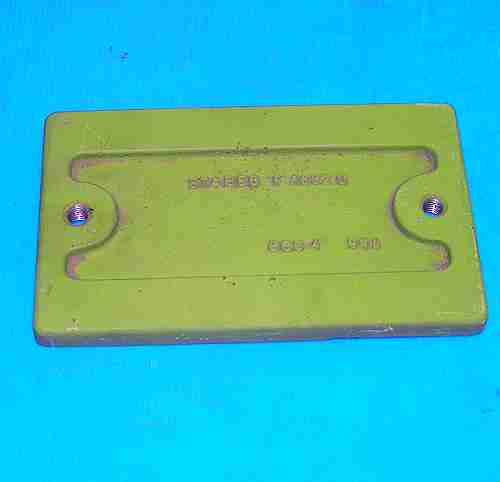

| 8 | 1 | Gleitplatte,unten | F 1632 |  |

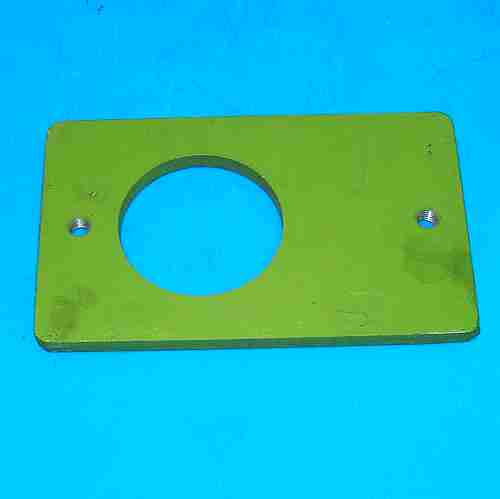

| 9 | 1 | Gleitplatte,oben | F 1631 |  |

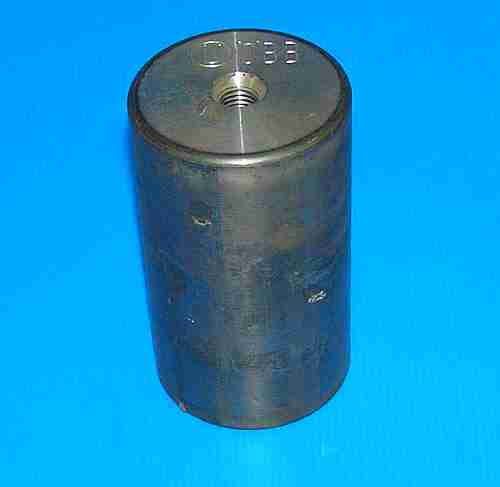

| 10 | 1 | Bolzen | F 1625 |  |
| 11 | 2 | Gleitplatte,seitlich | F 1623 |  |
| 15 | 1 | Druckplatte | F 1627 |  |
| 16 | 1 | Kronenmutter | F 927 |  |

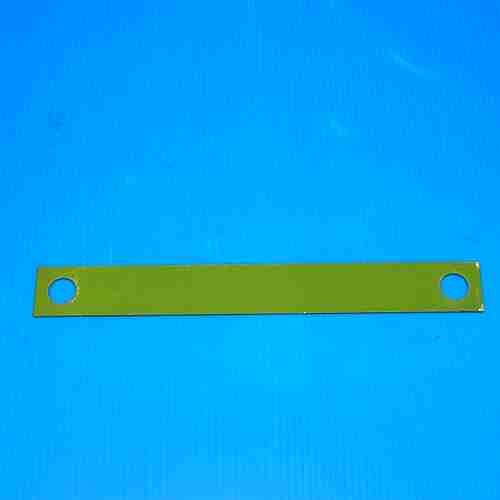

| 18 | 4 | Schraubensicherung | F 1669 |  |
