spare parts for:

weighing valve

ALM 102

N 006 002

Das Wiegeventil ALM 102 wird im Lastbremssystem OERLIKON AL20-1 als pneumatische Abwiegevorrichtung verwendet. Sie gibt einen der Fahrzeugbeladung proportionalen Druck für die Vorsteuerung der automatischen Lastabbremsung ab.
Die Steuerdruckcharakteristik entspricht den Empfehlungen der UIC. Die Messdose ist im internationalen Verkehr zugelassen.
Die Steuerdruckcharakteristik kann auf einfache Weise den verschiedensten Betriebsverhältnissen angepasst werden.

- inquire spare part or device -

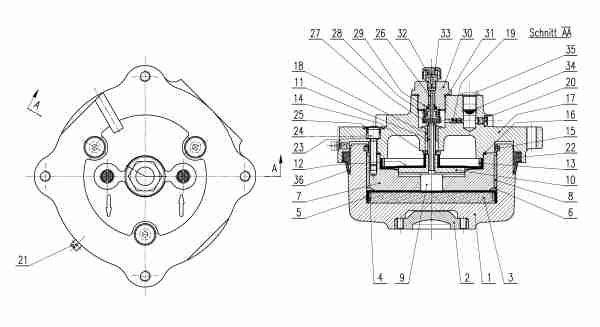

Click on drawing number for information about spare part

pos.	count	name	drawing number
0	1	Housing complete	ALM 10208
0	1	lid pre-assembly	ALM 10209
0	1	Druckteller komplett	ALM 10211
0	1	Ventilstössel-Vormontage	ALM 10215
0	1	O-Ring 90x2	E 100.803
0	1	Übertragungsmasse komplett	ST 410 012-U
6	1	Kunststoffring	E 100 004
7	1	Kolben	ALM 10203
8	1	Bushing	E 100 001
9	1	Stössel	ALM 10206
12	1	membrane	WB 400 752
13	1	support ring	ST 400 149
14	1	Washer	ALM 10214
15	1	Federring	ALM 10205
22	1	Abstreifer	E 100.756
23	3	Flachdichtring	FD Ø6xØ10x0.5
24	3	Innensechskantschr.	INS M6x30/912
25	3	Gewindeschutzstopfen	10 132
28	1	spring	ALM 10221
29	1	Nutring	W 4075 016 8G
30	1	Lid	ALM 10217/H
31	1	rubber seal	W 4088 209 X
32	1	Drosselschraube	ALM 10219
33	1	Haube	ALM 10220
34	2	Messingfilter	ALM 10230
35	2	Gewindeschutzkappe	10 119
36	1	Gummiring	E 100 005
