spare parts for:

indicator devices

AV 1070

N 016 052

- inquire spare part or device -

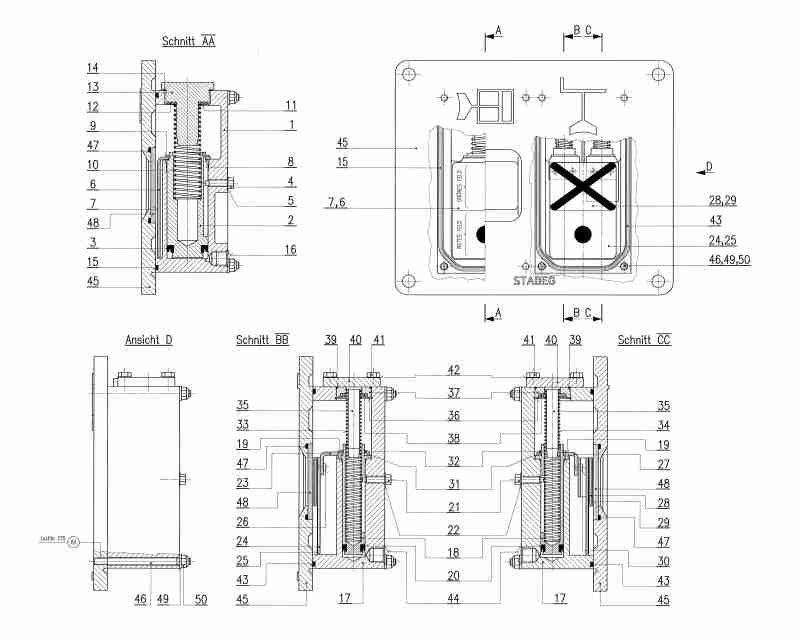

Click on drawing number for information about spare part

pos.	count	name	drawing number
0	1	Case	AV 70-1
0	2	Zentrierbolzen	AV 70-15/H
0	2	Ring	AV 70-16/H
0	1	Lid	AV 70-18/H
0	2	Kolben	AV 70-2/H
0	1	Winkel	AV 70-5/H
0	1	Schild	AV 70-7/H
0	1	Winkel	AV 70-9/H
0	1	Schild	E 100.813
0	2	Sechskantschraube	SKS AM6x20
1	1	Case	AV 10-1
2	1	Kolben	AV 01-3/H
3	1	Nutring, NBR 60	AV 10-7A
5	6	Federscheibe B6	FS B6
6	1	Anzeigeschild	AV 10-5/H
7	2	Klebeschild	AV 56-43
8	1	O-Ring	OR
9	1	Sicherungsring A 32x1.5V	SR AV32x1.5/vz
10	1	spring	AV 2-5B
11	1	Washer	AV 10-10
12	1	Gummischeibe	AV 2-11
13	1	Lid	AV 10-4/H
14	1	rubber seal	W 4088 319 X
15	2	O-Ring	OR
16	3	Gewindeschutzkappe	10 119
19	2	Spannstift	SPS 2.5x5
20	2	Nutring	AV 70-3
26	4	Senkopf-Blindniete	BN 3x8/St
28	1	Schild	AV 70-11
29	1	Klebeschild	AV 70-12
31	2	O-Ring	OR
32	2	Sicherungsring	SR A19x1.2/A2
33	1	spring	AV 70-13
34	1	spring	AV 70-14
36	2	Sicherungsring	SR J31x1.2/A2
38	2	Gummischeibe	AV 70-17/H
39	2	O-Ring	OR
41	3	Sechskantschraube	SKS M6x16
45	1	Lid	AV 1070-1
46	8	threaded bolt	AV 10-8/H
47	2	O-Ring	OR
48	2	Staubschutz	AV 10-6C
49	8	Scheibe 6.4	SCH 6.4
50	8	Sechskantmutter M6	SKM M6/DIN 985
