spare parts for:

indicator devices

AV 72

N 016 116

Pneumatic indicator device for spring-loaded brake.

The display will be green for a pressure over 4.5, till 4.9 bar (spring-loaded brake released).

For a pressure under 4.5, till 4.10 bar, the red field with an additional black dot will be shown at the display (spring-loaded brake applied).

For pressure values under 1.8 bar, the state of the spring-loaded brake is not defined and a white field with a black cross will be shown at the display.

- inquire spare part or device -


Click on drawing number for information about spare part

pos.	count	name	drawing number
0	1	Klebeschild	AV 10-12
1	1	Case	AV 72-2/H
2	1	Gewindestift	GWS M5x5
3	1	dowel	ZS 4m6x12
4	1	Kolben	AV 61-3/H
5	2	Kolbendichtung	AV 61-14
6	1	Kugel INOX Ø5	Kugel Ø 5
7	1	O-Ring	OR
8	1	Washer	AV 61-4/H
9	1	Sicherungsring	SR J24x1.2/A2
10	1	Federauflage	AV 61-5/H
11	1	spring	AV 61-6
12	1	Federauflage	AV 61-7/H
13	1	Washer	AV 61-8/H
14	1	Sicherungsring 40x1.75	SR J40x1.75/vz
15	1	Gewindestift	AV 61-9/H
16	1	Hex nut	SKM M6/DIN 934
17	1	Kolben	AV 72-3/H
18	2	Spannstift	SPS 2.5x5
19	1	Nutring	AV 70-3
20	2	Sechskantschraube	SKS AM6x18
21	6	Federscheibe B6	FS B6
22	1	Kolben	AV 72-4/H
27	1	Winkel	AV 70-5/H
28	1	Schild	AV 73-1
30	4	Senkopf-Blindniete	BN 3x8/St
31	1	Winkel	AV 70-9/H
32	1	Schild	AV 73-2/H
33	1	Klebeschild	AV 70-12
35	2	O-Ring	OR
36	2	Sicherungsring	SR A19x1.2/A2
37	1	spring	AV 70-13
38	1	spring	AV 70-14
39	2	Zentrierbolzen	AV 70-15/H
40	2	Sicherungsring	SR J31x1.2/A2
41	2	Ring	AV 70-16/H
42	2	Gummischeibe	AV 70-17/H
43	2	O-Ring	OR
44	1	O-Ring	OR
45	1	Lid	AV 72-5/H
46	4	Sechskantschraube	SKS M6x20
48	2	Gewindeschutzkappe	10 119

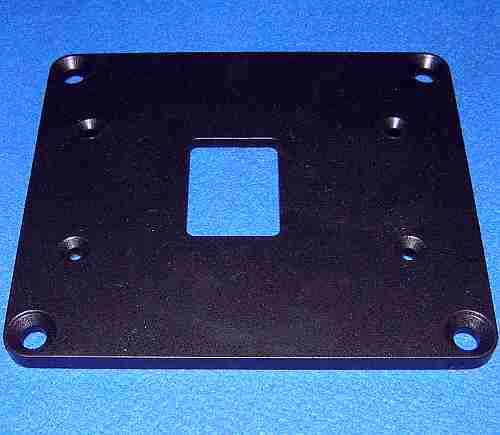

49	1	Lid	AV 72-6
50	1	O-Ring	OR
51	1	Staubschutz	AV 10-6C
52	1	gasket	AV 72-7
53	4	Senkschraube	SS M6x25/7991 VIRAJ
