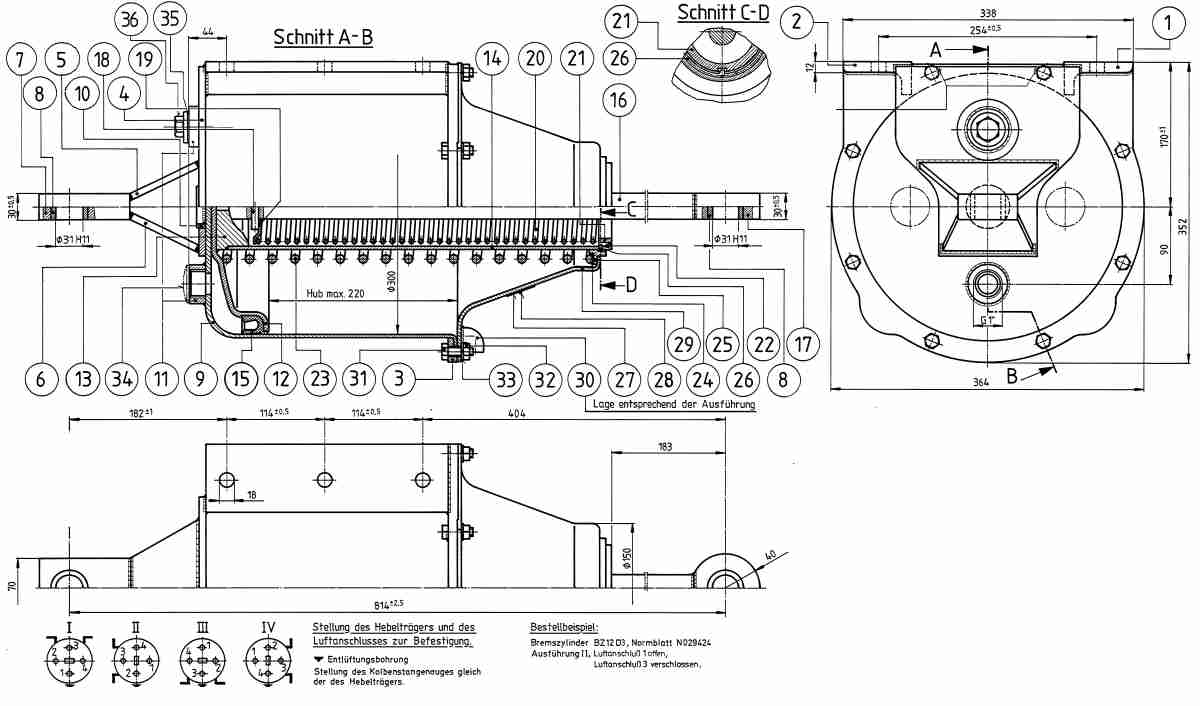

spare parts for:

brake cylinders

BZ 12 D3

N 029 424

- inquire spare part or device -


Click on drawing number for information about spare part

pos.	count	name	drawing number
0	1	Gewindeschutzkappe	10 312
0	1	Deckel komplett geschw.	BZ 12-124
0	1	Kolben komplett	BZ 12-154
0	1	Zylinder komplett	BZ 12-167
0	1	Moosgummipfropfen Ø8	Ø8x5
1	1	Tragwinkel rechts	BZ 12-114/r
2	1	Tragwinkel links	BZ 12-114/l
3	1	Spannring	BZ 12-150
4	1	Zentrierplatte	BZ 12-116/H
5	1	gusset	BZ 12-117/H
6	1	gusset	BZ 12-151/H
7	1	Hebelträger	BZ 12-118
8	2	walter bush	BZ 14-66
9	1	Zylinder Ø300	BZ 12-168
10	1	Ring	BZ 16-94
11	2	Anschlußstutzen	BZ 16-71
12	1	Kolbenplatte 12"	BZ 12-18
13	1	Pfanne	BZ 16-104
14	1	Kolbenrohr	BZ 12-132
15	1	Manschette 12"	BZ 12-19
16	1	Kolbenstange	BZ 12-121
17	1	Kolbenstangenauge	BZ 12-120
18	1	dowel	ZS Ø8h11x55
19	1	Ring	BZ 12-136
20	1	spring	BZ 12-137
21	1	Ring	BZ 16-121
22	1	Federring	BZ 16-109
23	1	spring	BZ 12-138
24	1	Washer	BZ 16-110/H
25	1	Führungsbüchse	BZ 16-98
26	1	Federring	BZ 16-122
27	1	Bezeichnungsschild	BZ 10-111
28	2	Halbrundkerbnagel	KN 3x5
29	1	Lid	BZ 12-125
30	1	Winkelstück R1/8"DIN 1569	WST R1/8"
31	8	Sechskantschraube	SKS M10x30
32	8	Hexagonal nut M10	SKM M10/DIN 934
33	8	Federring A10 DIN 127	FR A10
35	1	Dichtring A33x41x2	DR A33
36	1	Verschlußschraube DIN 910	VSS G1"
