STABEG Apparatebau GmbH - Reinlgasse 5-9 - A-1140 Wien - Tel.: +43 +1 982 26 28 - Fax.: +43 +1 982 61 66



spare parts for:

brake cylinder

BZ 8/Rep.

- inquire spare part or device -



Click on drawing number for information about spare part
pos.count name drawing number
02 Stutzen12 639-7
01 AnschlußstutzenBZ 11-09BZ 11-09
01 HalsstutzenBZ 12-103/HBZ 12-103/H
01 PfanneBZ 12-20BZ 12-20
01 RingBZ 16-94/H
01 ZylinderBZ 8-126
01 ZylinderBZ 8-137
01 BodenBZ 8-138
01 RingBZ 8-139
01 KolbenstangenkugelBZ 8-55
01 KolbenstangeBZ 8-56BZ 8-56
01 KolbenrohrBZ 8-57
01 Zylinder komplettBZ 8K-1
01 BezeichnungsschildE 100.670

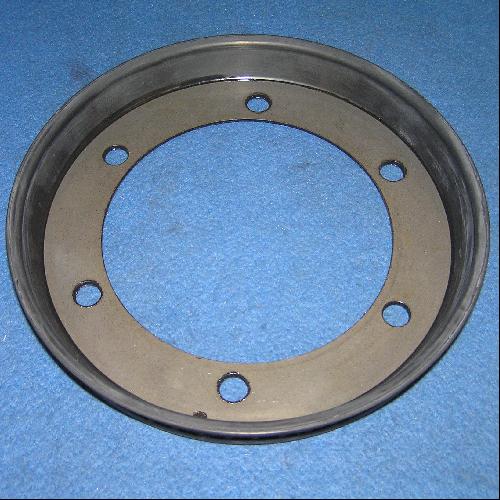

01 Kolbenmanschette 8"I26964I26964

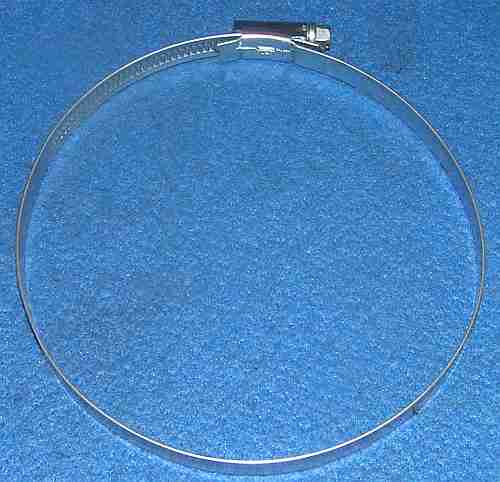

01 SchlauchschelleSGL 110-130SGL 110-130
01 Walter-bushingWb 35/26,4x30
52 TragwinkelBZ 8-2
64 RippeBZ 8-10BZ 8-10
72 SchelleBZ 12-9BZ 12-9
101 KolbenplatteBZ 8-17BZ 8-17
111 ManschetteBZ 8-18BZ 8-18
141 KolbenstangenaugeBZ 8-59
161 BoltK 10 B-4/HK 10 B-4/H
171 spring13 15613 156
181 WasherDBZ 614-43DBZ 614-43
191 FührungsbuchseDBZ 614-44DBZ 614-44
201 FederringBZ 12-15BZ 12-15
211 LidBZ 8-54
221 HaubenrohrBZ 8-50
242 LappenBZ 8-53BZ 8-53
252 Vierkantschraube M16x60BZ 10-100BZ 10-100
262 Federring A16 vzFR A16
272 Sechskantmutter M16 vzSKM M16
282 Dichtring12 639-612 639-6
291 DeckscheibeBZ 12-23BZ 12-23
301 Bördelstutzen NW 1/2"12 639-212 639-2
312 Überwurfmutter NW 1/2"12 639-312 639-3
321 BezeichnungsschildBZ 10-111BZ 10-111
332 KerbnagelKN 3x5/StKN 3x5/St
341 Gewindeschutzpf.G1/210 19610 196
