spare parts for:

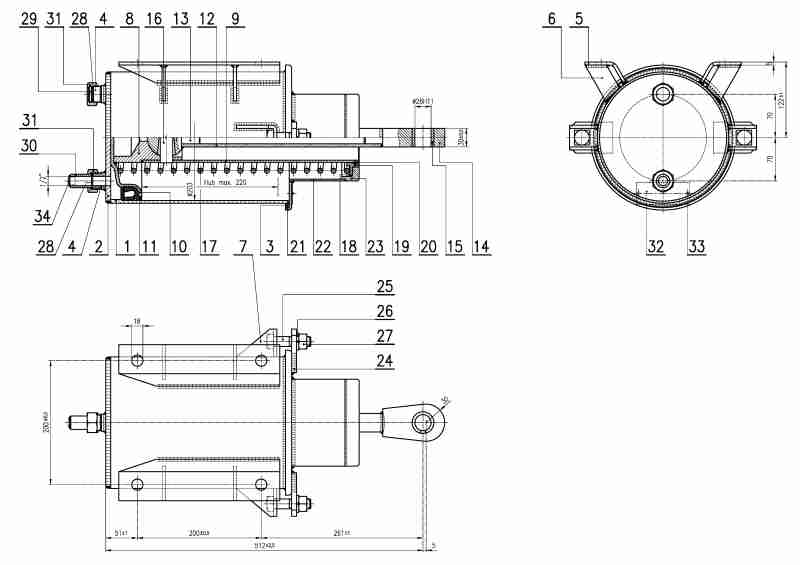

brake cylinder

BZ 8 C1

N 029 103

- inquire spare part or device -


Click on drawing number for information about spare part

pos.	count	name	drawing number
0	2	Stutzen	12 639-7

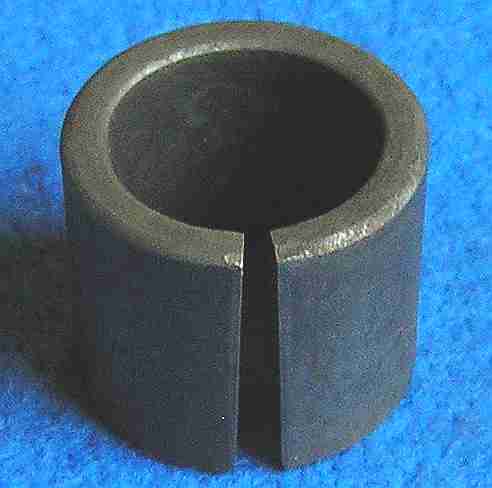

0	1	Walter-bushing	Wb 35/26,4x30
1	1	Zylinder kompl.	BZ 8-1
5	2	Tragwinkel	BZ 8-2
6	4	Rippe	BZ 8-10
7	2	Schelle	BZ 12-9
8	1	Pfanne	BZ 12-20
9	1	Kolbenrohr	BZ 8-57
10	1	Kolbenplatte	BZ 8-17
11	1	Manschette	BZ 8-18
12	1	Kolbenstange	BZ 8-56
13	1	Kolbenstangenkugel	BZ 8-55
14	1	Kolbenstangenauge	BZ 8-59
16	1	Bolt	K 10 B-4/H
17	1	spring	13 156
18	1	Washer	DBZ 614-43
19	1	Führungsbuchse	DBZ 614-44
20	1	Federring	BZ 12-15
21	1	Lid	BZ 8-54
22	1	Haubenrohr	BZ 8-50
23	1	Halsstutzen	BZ 12-103
24	2	Lappen	BZ 8-53
25	2	Vierkantschraube M16x60	BZ 10-100
26	2	Federring A16 vz	FR A16
27	2	Sechskantmutter M16 vz	SKM M16
28	2	Dichtring	12 639-6
29	1	Deckscheibe	BZ 12-23
30	1	Bördelstutzen NW 1/2"	12 639-2
31	2	Überwurfmutter NW 1/2"	12 639-3
32	1	Bezeichnungsschild	BZ 10-111
33	2	Halbrundkerbnagel	KN 3x5
34	1	Gewindeschutzpf.G1/2	10 196
