spare parts for:

Führerbremsventil Type FV4

FV 4

N 001 013

For Führerbremsventil Type FV4 FV 4 is a repkit available

- Inquire repkit -

- inquire spare part or device -

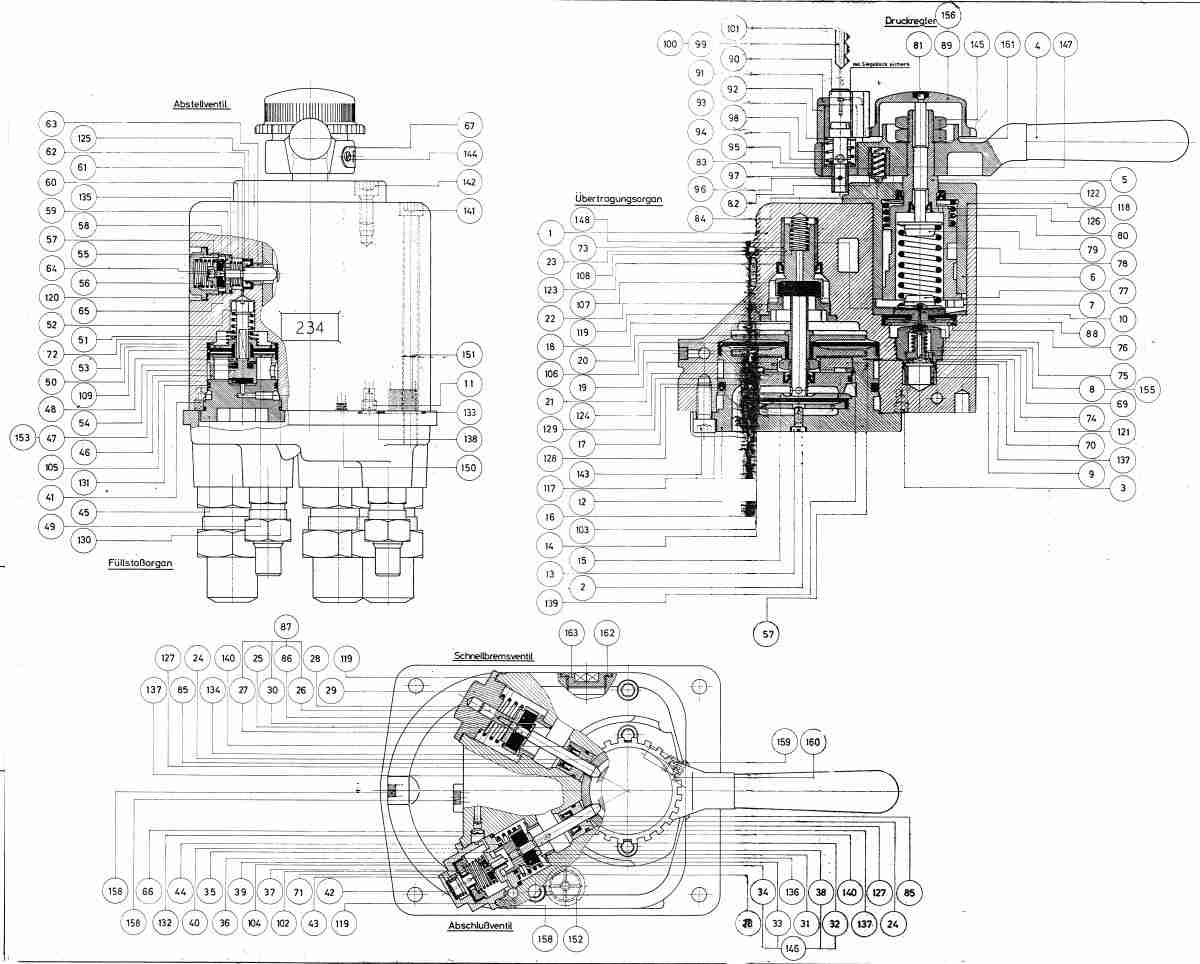

Click on drawing number for information about spare part

pos.	count	name	drawing number
0	3	Überwurfmutter NW 1/2"	12 639-3
0	3	Dichtring	12 639-6
0	3	Bördelstutzen	12 641-2
0	3	Überwurfmutter NW 1"	12 641-3
0	3	gasket	12 641-6
0	3	Einschraubstutzen	BZ 1-3
0	3	Einschraubstutzen	BZ 17-5
0	1	tappet complete	FV 4-131
0	3	Anschlußstutzen	FV4-122
0	1	tappet complete	FV4-132
0	1	tappet complete	FV4-133
0	1	Haube komplett	FV4a-204/K
0	1	Doppel - Ventilstössel	WB 400 973-U
1	1	Case	FV4-2
2	1	Grundplatte	FV4-126
3	3	Drosselschraube	WB 401 002/ø0
4	1	Bedienungshebel	FV4-10
5	1	Steuerwelle	FV4-11
6	1	Kurvenbüchse	FV4-12
7	1	Stützring	FV4-128
8	1	Ventilsitz	ST 400 830
9	1	Filterring	WB 400 832
10	1	Ventilteller	WB 400 833
12	1	Lid	WB 200 098
13	1	Drosselschraube	WB 400 964
14	1	Stützteller	WB 400 834
15	1	pressure disk	WB 400 835
16	1	Stützring	WB 400 836
17	1	Stützdeckel	ST 400 837
18	1	Ventilstange	WB 400 960
19	1	pressure disk	WB 400 962
20	1	pressure disk	ST 400 822
21	1	Mutter	WB 400 963
22	1	Ventilsitz	ST 400 942
24	2	Führungsbüchse	ST 400 838
25	1	Ventilsitz	ST 400 839
28	2	spring	WB 400 857
29	1	Lid	FV4-45
31	1	Ventilsitz	ST 400 843
32	1	Ventilstössel	FV4-51
33	1	Ventilsitzgummi	WB 400 433
34	1	Ventilkolben	FV4-53
35	1	Ventilsitzdeckel	ST 400 856
36	1	spring	WB 400 850
38	1	Washer	FV4-57
39	1	Stützring	ST 400 852
40	1	Lid	WB 400 848
42	1	Gummischeibe	WB 400 949
43	1	spring	WB 400 948
44	1	Nutring	WB 305 644
45	1	Lid	ST 300 154
46	1	Stützring	WB 400 975
48	1	Ventilhülse	WB 400 971
49	1	pressure disk	WB 400 972
50	1	pressure disk	WB 400 970
51	1	spring	FV4-76
52	1	Schraube	WB 400 966
53	1	Stützring	WB 400 969
55	1	Lid	WB 400 988
56	1	spring	WB 400 987
59	1	Ventilsitz	FV4-94
60	1	spring	WB 400 979
61	1	Washer	WB 400 978
62	1	Stössel	FV4-97
63	1	Führungsbüchse	WB 400 950
64	1	Drosselbohrung	WB 401 005
65	1	Filterring	WB 400 981
66	1	Drosselschraube	WB 400 888/ø0
67	1	Bezeichnungsschild	FV4-120
69	1	spring	WB 400 666
70	1	Ventilstösselführung	ST 400 667
71	1	pressure disk	WB 400 849
72	1	spring	WB 400 968
73	1	Bushing	WB 400 896
74	1	Ventilstössl	ST 400 669
75	1	Ventilsitzgummi	WB 400 670
76	1	Stützring	WB 400 568
77	1	Federteller	WB 400 571
78	1	spring	WB 400 598
79	1	Federteller	WB 400 572
80	1	spring	WB 400 573
82	1	Bushing	WB 400 577
83	1	spring	WB 400 578
84	1	Raste	WB 400 579
85	2	Schutzscheibe	WB 400 461
87	1	tappet complete	FV4-42-1/K
88	1	membrane	WB 400 952
90	1	Schloß-komplett+2 Schlüss	FVS-2
91	1	Führungsbüchse	FVS-3
92	1	Aufnahmebüchse	FVS-4
93	1	Federteller	FVS-6
94	1	Stiftschraube DIN 553	STS M6x8
95	1	Federteller	FVS-8
96	1	Schwerspannstift 3x12	SSP 3x12
97	1	Anschlaghülse	FVS-10
98	1	spring	FVS-11 B
100	2	Schlüsselring Ø30	SCHR Ø30
101	2	cylinder head bolt	ZSR M3x8
102	1	membrane	WB 400 082
103	1	membrane	WB 400 745
106	1	membrane	WB 400 961
108	1	spring	WB 400 953
109	1	membrane	WB 400 514
117	1	rubber seal	W 4088 610 X
118	1	rubber seal	W 4088 480 X
119	3	rubber seal	W 4088 358 X
120	1	rubber seal	W 4088 245 X
121	1	rubber seal	W 4088 188 X
122	1	Nutring	WB 401 220
123	1	Wellendichtung Ø22/32x7	W 4083 316
124	1	Wellendichtring IN	W 4083 082
125	1	Wellendichtung Ø10/22x7	W 4083 054
126	1	Wellendichtung	W 4083 032
127	2	Nutringmanschette	W 4075 091
128	1	O-Ring	OR
129	1	O-Ring	OR
130	1	O-Ring	OR
131	1	O-Ring	OR
132	1	O-Ring	OR
133	2	O-Ring	OR
134	1	O-Ring	OR
135	1	O-Ring	OR
136	1	O-Ring	OR
137	3	O-Ring	OR
138	3	O-Ring	OR
139	1	Sicherungsring 75x2.5	SR J75x2.5/vz
140	2	Sicherungring DIN 472	SR J16/vz
141	2	Inbusschraube	INS M10x160/30
142	2	Inbusschraube M10x20	INS M10x20
143	3	Inbusschraube M10x25	INS M10x25
144	2	cylinder head bolt	ZSR M4x6
145	2	Flach-Sechskantmutter	SKM M18
147	1	Abstützscheibe	WB 401 221
148	1	Kugel DIN 5401	Kugel ø4
150	1	ZylinderstiftØ7.25x5	14 561/8
151	1	Zylinderstift Ø20.1x15	14 561/17
152	1	Filter	WB 406 069
157	1	Washer	FV4-125
158	3	Zylinderstift ø 12,25 x 6	14 561/16
159	3	Verschlußzapfen	WB 402 402
160	1	O-Ring	OR
161	1	Federscheibe DIN 137	FS B18
162	1	rubber seal	W 4088 223 X
163	1	Lid	WB 406 623
