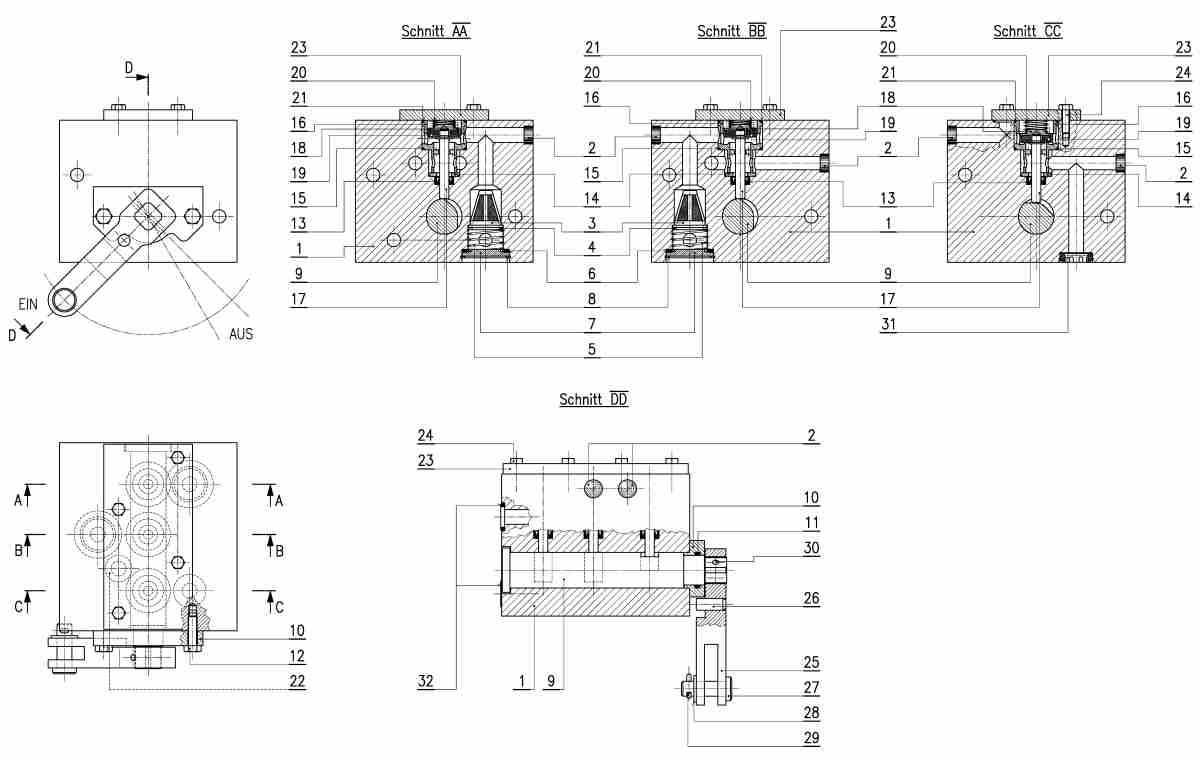

spare parts for:

Absperrhahn

SAH 200

N 022 044

- inquire spare part or device -


Click on drawing number for information about spare part

pos.	count	name	drawing number
0	1	Gabelhebel Vormontage	SAH 200 015
0	3	Ventilkappe komplett	SAH 200.006/K
0	1	housing pre-assembly	SAH 200.014
3	2	Nylonfilter	16.007.4

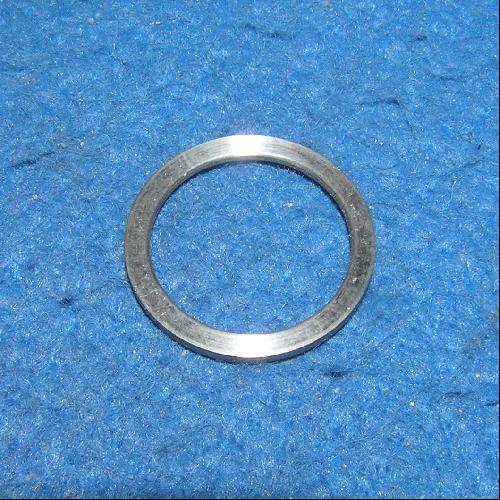

4	2	Washer	SAH 200.009
5	2	spring	WB 400 289
6	2	O-Ring	OR
7	2	Lid	SAH 200.010
8	2	Sicherungsring J 32x1.2	SR J32x1.2/A2
9	1	Welle	SAH 200.012

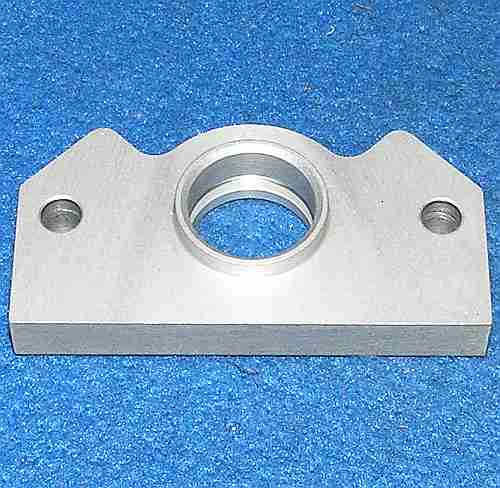

10	1	Lid	SAH 200.013
11	1	O-Ring	OR
12	2	Sechskantschraube	SKS M6x20/A2
13	3	I-Lipp-Manschette	W 4077 028 8G

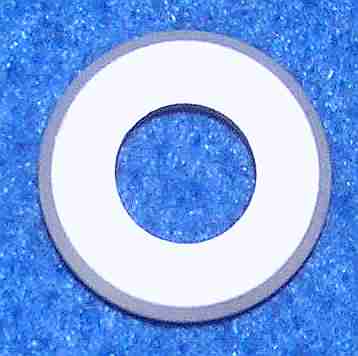

14	3	Washer	SAH 200.003/H
15	6	O-Ring	OR

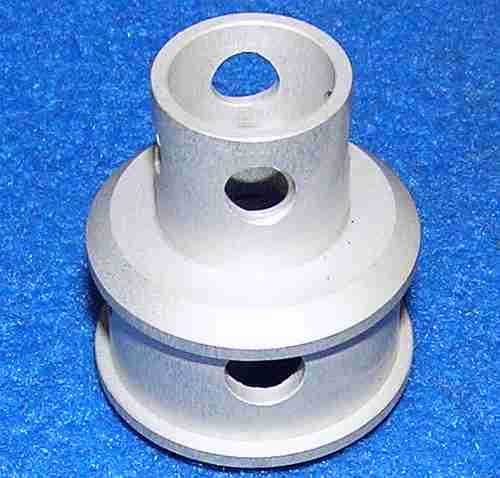

16	3	Ventilsitz	SAH 200.002/H

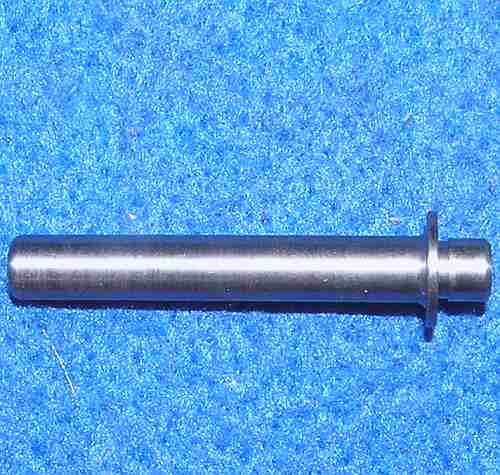

17	3	Ventilstössel	SAH 200.008
20	3	spring	WB 404 324
22	1	O-Ring	OR
23	1	Lid	SAH 200.011/H
24	4	Sechskantschraube	SKS M5x16/A2
30	1	Spannstift	SPS 4x30
31	1	Nylonfilter	WB 401 990
32	4	O-Ring	OR
