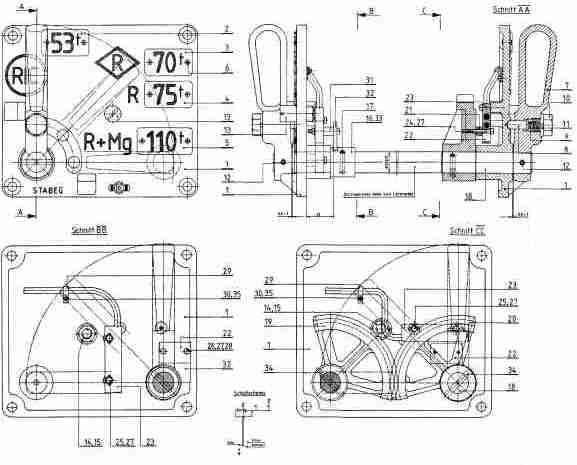

spare parts for:

reversing device RIC-R-R+Mg

UV 55

N 027 070

- inquire spare part or device -


Click on drawing number for information about spare part

pos.	count	name	drawing number
0	2	Griff	UV 1-3

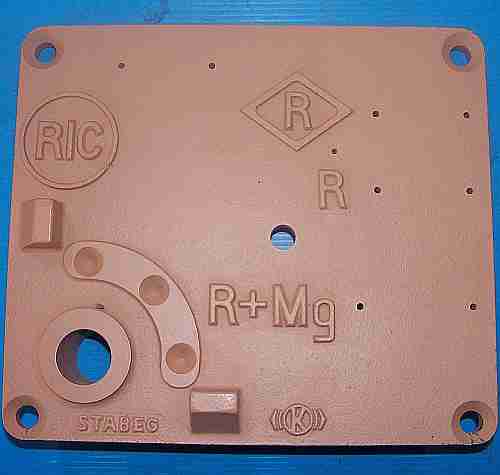

1	2	Schildlager RIC-R	UV 55-2
2	6	Zahlenschild	10 665
6	12	Blindniet 3.2x16	BN/Al 3.2x16
8	2	Rasterstift	UV 1-4
9	2	spring	UV 3-3
10	2	Sechskantschraube	UV 3-4
11	2	Federring B16	FR B16/vz
12	2	Spannstift	SPS 6x40

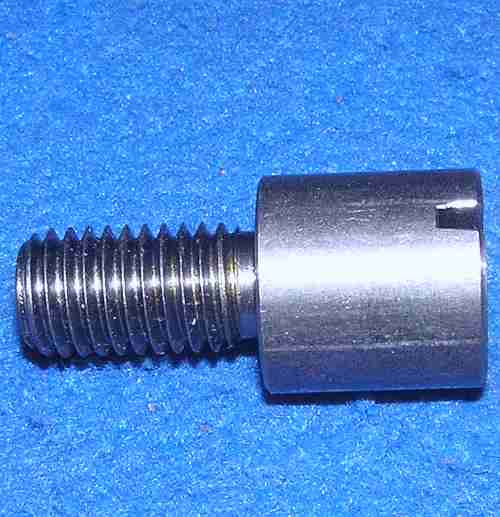

13	2	Anschlagstift	UV 40-16/H
14	2	Federscheibe B12	FS B12
15	2	Hexagonal nut M12	SKM M12
16	1	Stellring	10 422
17	1	Spannstift	SPS 6x36
18	1	Welle-kurz	UV 55-3
20	2	Zahnsegment	UV 55-5

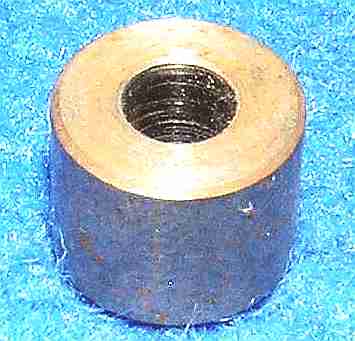

21	2	Distanzhülse	UV 55-6

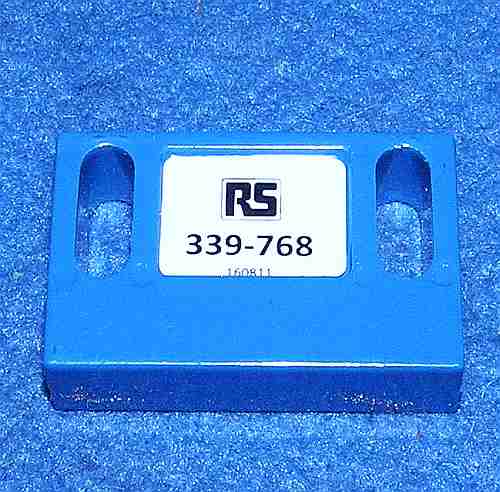

22	1	Betätigungsmagnet	UV 55-7

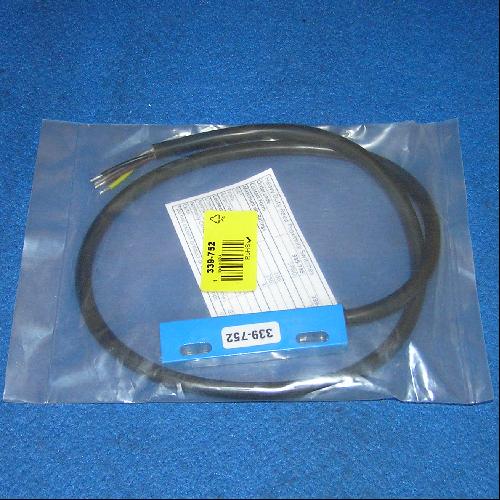

23	1	Näherungsschalter	UV 55-8

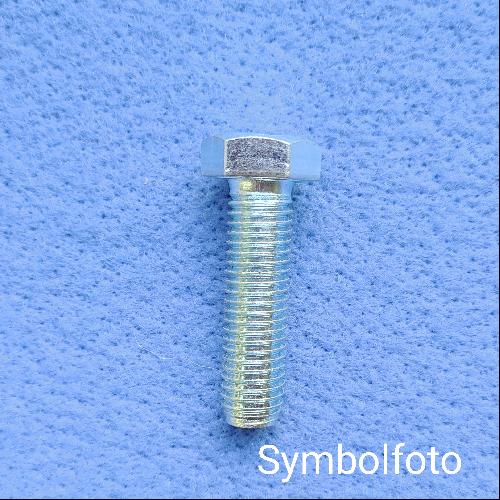

24	2	Sechskantschraube	SKS M4x25
25	2	Sechskantschraube	SKS M4x16
27	4	Federscheibe DIN 137	FS B4

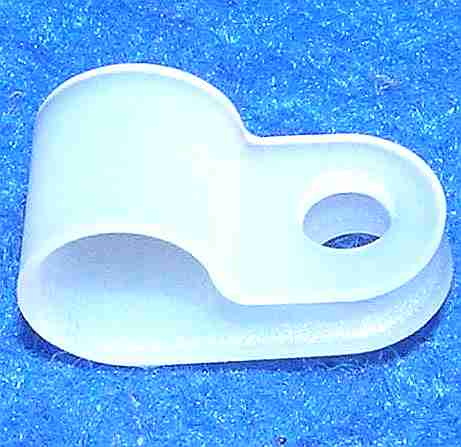

29	1	Kabelschelle	UV 55-9
30	1	cylinder head bolt	ZSR M3x8
34	2	Spannstift	SPS 6x45/A2
35	1	Washer	SCH 3.2/9
